Cómo sacar el plano topográfico de una parcela con la referencia catastral
Si lo que necesitas es saber cuántos metros cuadrados tiene una parcela, no sigas leyendo: entra en la Sede Electrónica del Catastro, busca la referencia catastral y la superficie aparece gratis en la ficha. Este artículo es para el paso siguiente: cuando ya sabes qué parcela es y necesitas cómo es el terreno: pendientes, desniveles, curvas de nivel, un modelo que puedas abrir en AutoCAD, Revit o QGIS.
Qué es un plano topográfico y qué no es la ficha catastral
La ficha del Catastro da superficie, linderos y la huella de lo construido. Es un plano en planta: no dice nada de la altura del terreno. Un plano topográfico añade la tercera dimensión: cotas, curvas de nivel, el relieve. Es lo que necesitas para encajar una vivienda en una ladera, calcular un movimiento de tierras, estudiar una instalación fotovoltaica o simplemente saber si esa finca "llana" de las fotos tiene ocho metros de desnivel.
Tres formas de conseguirlo
1. Encargar un levantamiento topográfico
Un topógrafo va a la parcela con GPS o estación total y mide el terreno punto a punto. Es la opción más precisa (centímetros) y la única válida para replanteos de obra, deslindes o cuando hay que firmar algo. Cuesta entre 300 y 1.500 € según tamaño y distancia, y tarda días o semanas.
2. Sacarlo tú del LiDAR público
El IGN publica el vuelo LiDAR PNOA de toda España: nubes de puntos con la altura real del suelo, con una densidad de 0,5 a más de 10 puntos por metro cuadrado según la zona y el año del vuelo. Puedes descargar las hojas del Centro de Descargas del CNIG, filtrar el suelo, generar un modelo digital del terreno y trazar las curvas con QGIS o Civil 3D. Es gratis y el resultado es bueno, pero hay que saber hacerlo y lleva una tarde si tienes práctica, y varias si no. En Curvas de nivel de una parcela: tres formas de obtenerlas explicamos el proceso paso a paso.
3. Pedirlo a partir de la referencia catastral
Es lo que hace Mensura: tú escribes la referencia catastral, el sistema recorta la parcela sobre el LiDAR del IGN, genera el modelo del terreno y te entrega el plano en formatos que abre cualquier programa. Tarda minutos y cuesta desde 9 € según superficie.
Las tres parten del mismo terreno. Lo que cambia es la precisión, el tiempo y lo que tienes que saber hacer.
Paso a paso con la referencia catastral
- Localiza la referencia catastral. Son 14 o 20 caracteres (por ejemplo
9872023VH5797S0001WX). Está en el recibo del IBI, en la escritura o buscando la parcela en el visor del Catastro. - Escríbela en el buscador de mensura.es/topografia. La parcela aparece dibujada sobre el mapa con su superficie. Si la referencia no resuelve (ocurre en País Vasco y Navarra, que tienen catastro foral), marca la parcela directamente en el mapa con la selección de zona.

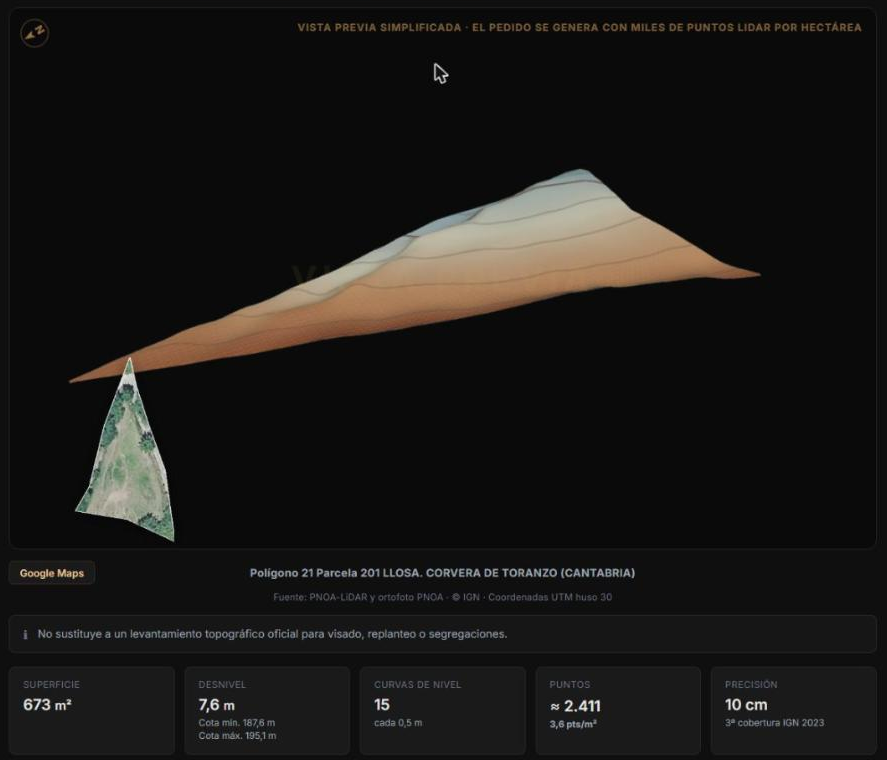

- Revisa la vista previa. Antes de pagar nada ves el relieve en 3D, el desnivel entre el punto más alto y el más bajo, el número de curvas y la densidad del vuelo LiDAR en esa zona. Si la parcela está en una zona con poca cobertura, te lo indica aquí.
- Pide la muestra gratuita si quieres comprobar el formato. Llega al correo en medio minuto con una porción del DXF real.
- Descarga el plano. Recibes el DXF con curvas de nivel y puntos de cota, el CSV con las coordenadas y altura de cada punto, y un PDF resumen. El precio exacto aparece en el visor antes de pedir.
Qué contiene el plano
- Curvas de nivel cada 0,5 m, con maestras cada 2,5 m, en su propia capa.
- Nube de puntos del suelo (CSV) con coordenadas UTM ETRS89 y altura ortométrica, lista para generar una superficie en Civil 3D, Revit o QGIS.
- Límite de la parcela según Catastro.
- Edificios con la huella catastral y la altura medida por LiDAR (en beta).
Todo en coordenadas reales, así que encaja directamente con cualquier cartografía oficial o con un levantamiento posterior.
Para qué sirve y para qué no
Sirve para: anteproyectos y estudios previos, encaje de volúmenes, estimación de movimiento de tierras, estudios de viabilidad fotovoltaica, valoración de fincas, saber lo que compras antes de comprar, y preparar la visita del topógrafo sabiendo ya dónde está el problema.
No sirve para: replanteo de obra, deslindes, certificaciones ni cualquier documento que exija precisión centimétrica o firma de técnico competente. El LiDAR del PNOA tiene una precisión altimétrica de 10-20 cm RMSE (en la 3ª cobertura, con la que trabajamos, suele estar en 10 cm RMSE) y la fecha del vuelo depende de la provincia: si el terreno se ha movido desde entonces (desmontes, rellenos, obra nueva), el modelo no lo refleja. En esos casos la opción es el levantamiento en campo; el plano LiDAR es el punto de partida, no el sustituto.
Diferencias por provincia
La calidad del resultado depende del vuelo LiDAR disponible en cada zona: año, densidad de puntos y número de hojas. Hemos publicado la ficha de las provincias con más demanda, con un ejemplo real de cada una:
El servicio funciona en toda España, incluidas Canarias, Baleares, Ceuta y Melilla.
Preguntas frecuentes
¿Necesito ser el propietario?
No. La referencia catastral y el LiDAR son datos públicos; cualquiera puede obtener el plano de cualquier parcela.
¿Vale para una parcela urbana pequeña?
Sí, pero con matices: en parcelas de pocos cientos de metros con edificación, el LiDAR tiene pocos puntos de suelo libre y las curvas son menos representativas. Para solares entre medianeras suele compensar más el levantamiento.
¿Y una finca rústica grande?
Es el caso ideal. Hasta 100 hectáreas por pedido; por encima de 10 ha se entrega troceado.
¿Puedo abrirlo sin AutoCAD?
Sí: el DXF lo abren QGIS (gratuito), Revit, SketchUp, Rhino y cualquier visor CAD. En cómo usar la topografía en Revit, AutoCAD y QGIS hay instrucciones para cada programa.
¿Tienes la referencia catastral a mano?
Pruébalo con la vista previa gratuita
