El LiDAR en Barcelona
Barcelona está cubierta por la 3ª cobertura del PNOA-LiDAR del Instituto Geográfico Nacional: bloque CAT (2021), CAT (2023), CAT (2022). Es la cobertura más reciente del IGN, volada en 2021-2023, con una densidad nominal de 5 puntos/m² y una precisión altimétrica de 10 a 15 cm (RMSE). El CNIG publica 7.926 hojas de 1 km² para la provincia, y Mensura las procesa todas: cualquier finca de Barcelona con referencia catastral sale en el visor.
El vuelo catalán es el más denso de España (hasta 10 puntos/m²), y la provincia mezcla parcelas urbanas pequeñas con relieve fuerte en el Vallès, el Maresme y el Penedès. En parcela urbana el detalle es suficiente para ver muros, rampas y el desnivel entre calle y fondo.
Ejemplo real

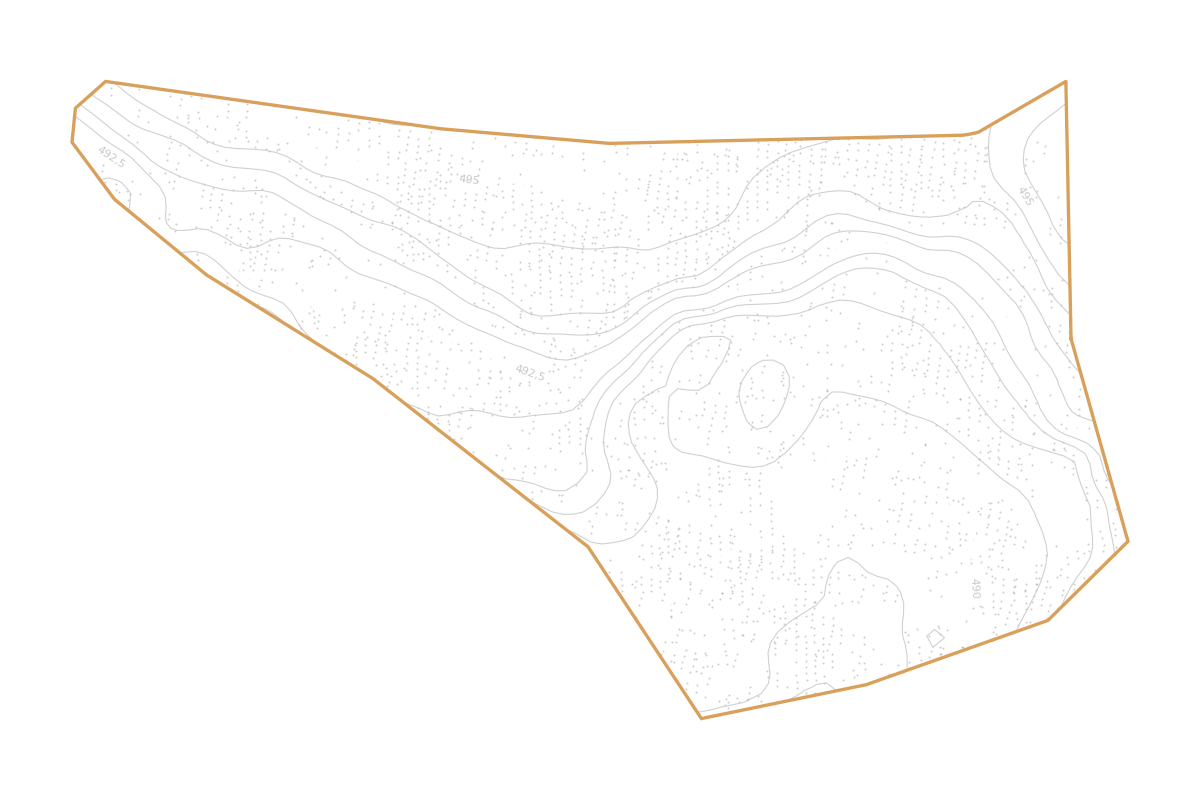

Parcela rústica en Sant Llorenç Savall (Barcelona), 918 m²
Para qué lo usan en Barcelona
Viviendas en parcelas urbanas con pendiente, estudios previos de edificabilidad, naves en polígonos y fincas de viñedo.
Qué recibes
Dos archivos por email, listos para CAD, BIM y GIS:
DXF (parcela + curvas de nivel)
DXF georreferenciado en UTM ETRS89, con dos capas:
- Parcela: contorno catastral en 2D.
- CURVAS: curvas de nivel cada 0,5 m en 3D con cota Z.
Las coordenadas coinciden con las del DXF que descargas de la Sede del Catastro de esa misma parcela, así que puedes superponerlos sin reposicionar nada.
CSV (nube de puntos topográficos)
Archivo de texto con columnas X, Y, Z en coordenadas UTM ETRS89, densificado y recortado al contorno de tu parcela. Listo para importar como puntos en Revit (toposolid), AutoCAD, Civil 3D o QGIS.
Precio
Fijo según el tamaño de la parcela. Lo ves en el visor antes de pedir nada. Todos los precios incluyen IVA y van con factura.
Preguntas frecuentes
¿Esto sustituye a un topógrafo?
No. Mensura genera topografía a partir de datos públicos del IGN con precisión altimétrica de 10 a 15 cm (RMSE) en Barcelona: suficiente para diseñar sin esperar a un levantamiento de campo, pero no sustituye a un levantamiento topográfico oficial para visado, replanteo o segregaciones.
¿Qué precisión tienen los datos?
La precisión, heredada de las fuentes cartográficas oficiales, es altimétrica de 10 a 15 cm (RMSE) con la 3ª cobertura LiDAR que cubre Barcelona. El visor te enseña la cifra concreta de tu parcela antes de pedir.
¿De dónde salen los datos?
De fuentes oficiales y públicas: la nube de puntos PNOA-LiDAR del IGN (CAT (2021), CAT (2023), CAT (2022)) para el terreno y la cartografía catastral (WFS INSPIRE) para el contorno de la parcela. Si tu finca ha tenido movimientos de tierras o construcciones posteriores al vuelo, la topografía puede no reflejar el estado actual.
Prueba con tu parcela de Barcelona
Introduce la referencia catastral, mira la parcela en 3D y descarga una muestra gratis.
Pedir la muestra gratisSin registro. Si te sirve, el archivo completo cuesta desde 9 €.
